LED Straatlamp 150W 25.500 lm - Koelwit 4000K - zonder sensor - IP66 IK10 - doos 2 stuks - 230V
Installatie- en gebruikershandleiding · Art. 103-21-01108-035-D2
Over dit product

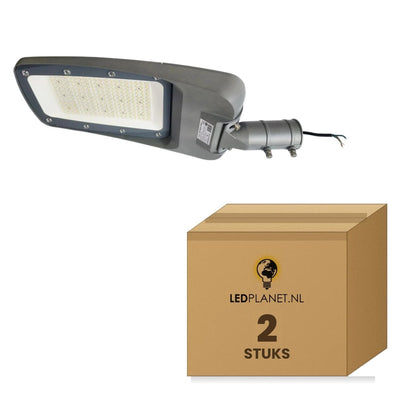

Deze doos bevat 2 LED straatlampen van 150W. Elke lamp levert 25.500 lumen helder koelwit licht (4000K) met een efficiëntie van 170 lm/Wⓘ. De lamp brandt zolang er spanning op staat, ideaal in combinatie met een schemerschakelaar, tijdklok of bestaande lichtregeling. De asymmetrische straatoptiek van 140°×70° verdeelt het licht over de weg in plaats van...
150 Watt25500 lmIP66Koelwit 4000K230V~Dimbaar: NeeMet sensor5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP66-dichting behouden blijft.
- Werk op hoogte alleen met een stevige ladder, rolsteiger of hoogwerker, en zorg dat het ophang- of montagepunt het gewicht van het armatuur ruim kan dragen.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit en controleer met een spanningszoeker.
- 2Voer de aansluitkabel door de mastbevestiging van het armatuur.
- 3Schuif het armatuur over de mast of uithouder en draai de klemschroeven stevig vast.
- 4Sluit aan in de mastaansluitkast: bruin = L, blauw = N, geel/groen = PE.
- 5Zet de stroom weer aan en test de lamp.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 150 Watt |
| Lichtstroom | 25500 lumen |
| Efficiëntie | 170 lm/W |
| Lichtkleur | Koelwit 4000K |
| Kleurweergave (CRI) | 70 |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP66 |
| Vervangt | 320 Watt (natriumlamp) |
| Dimbaar | Nee |
| Garantie | 5 jaar |
| Artikelnummer | 103-21-01108-035-D2 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.
Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
