LED Paneel 60x120 4 stuks - 11mm 140lm/W - Daglichtwit 6000K - 8400lm - 60W - CRI80 - 230V
Installatie- en gebruikershandleiding · Art. 103-01-00709-228-D4
Over dit product
Een werkplaats, magazijn of praktijkruimte in één keer helder verlichten: deze doos bevat 4 edge-litⓘ LED panelen van 60x120 in daglichtwit 6000K. Elk paneel geeft 8400 lumen bij 60W; samen is dat 33.600 lumen. Groot lichtvlak per paneel Met een maat van 595×1195×11 mm vullen deze panelen een vak van 60x120 in het systeemplafond. Je...
60 Watt8400 lmIP41Daglichtwit 6000K120° bundelhoek230V~Dimbaar: Nee5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Systeemplafond: haal een plafondplaat weg. Opbouw of pendel: monteer eerst de opbouwframe- of ophangset.
- 3Sluit de voeding (driver) aan op het net: bruin = L, blauw = N, geel/groen = PE, en verbind de driver met het paneel.
- 4Leg het paneel in het plafondraster of zet het vast in het frame.
- 5Zet de stroom weer aan en test het paneel.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 60 Watt |
| Lichtstroom | 8400 lumen |
| Efficiëntie | 140 lm/W |
| Lichtkleur | Daglichtwit 6000K |
| Kleurweergave (CRI) | 80 |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP41 |
| Vervangt | 116 Watt (TL-armatuur) |
| Dimbaar | Nee |
| Lengte | 1195 mm |
| Breedte | 595 mm |
| Levensduur | 49999 uur |
| Garantie | 5 jaar |
| Artikelnummer | 103-01-00709-228-D4 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

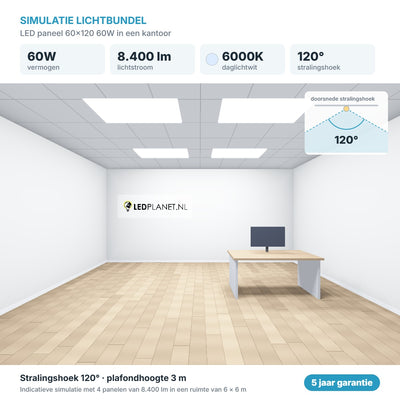

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
