LED Schijnwerper 50W met Sensor - 6000 lumen - Koelwit 4000K - PIR Bewegingssensor - IP65 - Zwart
Installatie- en gebruikershandleiding · Art. 0310640
Over dit product
Deze LED schijnwerper 50W met sensor is de krachtige beveiligingsoplossing voor tuinen, opritten en bedrijfsterreinen waar je automatische buitenverlichting nodig hebt. Met een verbruik van slechts 50W levert de schijnwerper een lichtstroom van 6000 lumen bruikbaar licht, ideaal voor het verlichten van grote oppervlakken. Deze schijnwerper vervangt 500-600W aan traditionele gloeilampen of een 500W halogeen...
50 Watt7000 lmIP654000K120° bundelhoek230V~Dimbaar: NeeMet sensor3 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Werk op hoogte alleen met een stevige ladder, rolsteiger of hoogwerker, en zorg dat het ophang- of montagepunt het gewicht van het armatuur ruim kan dragen.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Markeer de gaten van de montagebeugel op een vlakke, stevige ondergrond en boor ze.
- 3Bevestig de beugel stevig met bouten, schroeven of pluggen die passen bij de ondergrond.
- 4Sluit de kabel aan in een waterdichte lasdoos of met een waterdichte kabelverbinder: bruin = L, blauw = N, geel/groen = PE.
- 5Richt de schijnwerper en draai de stelbouten van de beugel stevig vast.
- 6Zet de stroom weer aan en test de lamp.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 50 Watt |
| Lichtstroom | 7000 lumen |
| Efficiëntie | 140 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 550 Watt (halogeenschijnwerper) |
| Dimbaar | Nee |
| Garantie | 3 jaar |
| Artikelnummer | 0310640 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

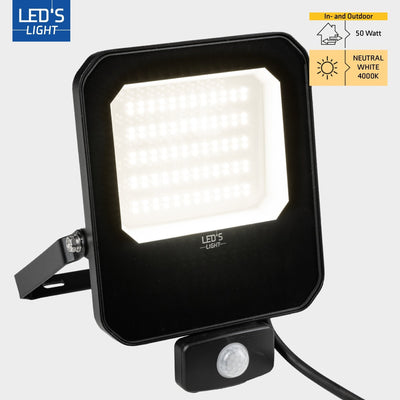

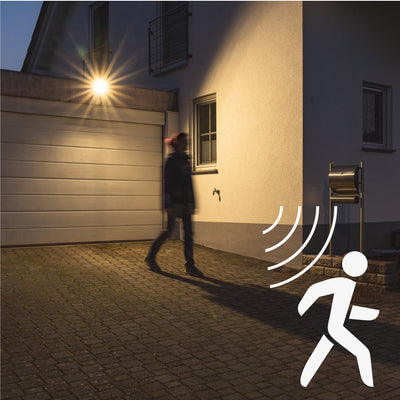

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
