Installatie- en gebruikershandleiding · Art. 2400229_02
Over dit product

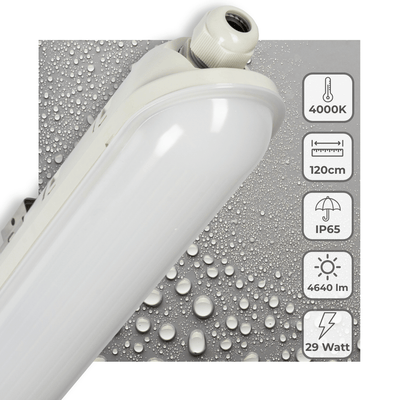

Dit LED TL armatuur compleet met 120cm lengte is de perfecte professionele verlichtingsoplossing voor vochtige en veeleisende omgevingen. Met een verbruik van slechts 29W levert het armatuur een krachtige lichtstroom van 4640 lumen, ideaal voor werkplaatsen, garages, magazijnen of andere ruimtes waar je helder en betrouwbaar licht nodig hebt. Dit armatuur vervangt een traditionele 200W...
29 Watt4640 lmIP654000K120° bundelhoek230V~Dimbaar: Nee5 jaar garantie
Veiligheid: lees dit eerst
Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
Sluit de aarde (geel/groen) altijd aan.
Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
Buiten bereik van kinderen houden.
Installatie
1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
2Bevestig de montageclips of ophangbeugels aan plafond of wand; bij pendelmontage de ophangkabels of kettingen.
3Voer de kabel door de wartel en sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
4Draai de wartel vast zodat de afdichting goed aansluit.
5Klik het armatuur in de clips of hang het op, en controleer of het goed vastzit.
6Zet de stroom weer aan en test het armatuur.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
Vermogen
29 Watt
Lichtstroom
4640 lumen
Efficiëntie
160 lm/W
Lichtkleur
4000K
Bundelhoek
120°
Werkspanning
230V~
Beschermingsgraad
IP65
Vervangt
75 Watt (TL-armatuur)
Dimbaar
Nee
Lengte
120 cm
Garantie
5 jaar
Artikelnummer
2400229_02
Gebruik en onderhoud
✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

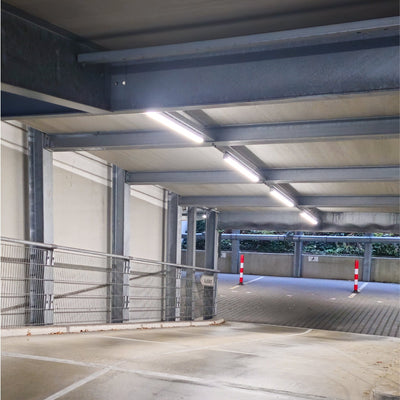

Productafbeeldingen
