LED Wandarmatuur 900 lumen - 9W - Koelwit 4000K - IP65 - IK10 - Bull Eye - 230V
Installatie- en gebruikershandleiding · Art. 0810401
Over dit product
Dit LED wandarmatuur in het klassieke Bull Eye ontwerp vervangt traditionele verlichting van 75-90W en levert een heldere lichtopbrengst van 900 lumenⓘ. Met IP65 beschermingⓘ en IK10 slagvastheidⓘ is deze lamp vrijwel onverwoestbaar en geschikt voor binnen en buiten. Het koelwitte licht van 4000K zorgt voor heldere werkverlichting. Vandalismebestendig en waterdicht De IK10 slagvastheid is...
9 Watt900 lmIP654000K120° bundelhoek230V~DALI2 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Bevestig de montageclips of ophangbeugels aan plafond of wand; bij pendelmontage de ophangkabels of kettingen.
- 3Voer de kabel door de wartel en sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
- 4Draai de wartel vast zodat de afdichting goed aansluit.
- 5Klik het armatuur in de clips of hang het op, en controleer of het goed vastzit.
- 6Zet de stroom weer aan en test het armatuur.
Dimmen (DALI)
Sluit de DALI-aansluitingen (DA / DA) van de driver aan op de DALI-bus van je lichtregeling en adresseer het armatuur daarna in de regeling.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 9 Watt |
| Lichtstroom | 900 lumen |
| Efficiëntie | 100 lm/W |
| Lichtkleur | 4000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 60 Watt |
| Dimbaar | DALI |
| Garantie | 2 jaar |
| Artikelnummer | 0810401 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

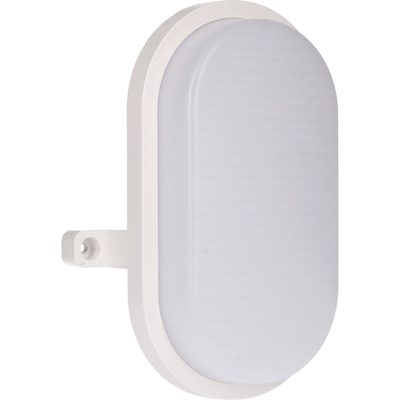

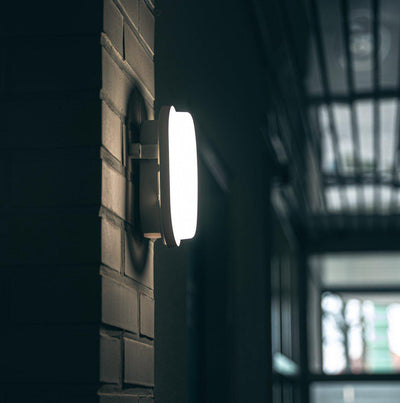

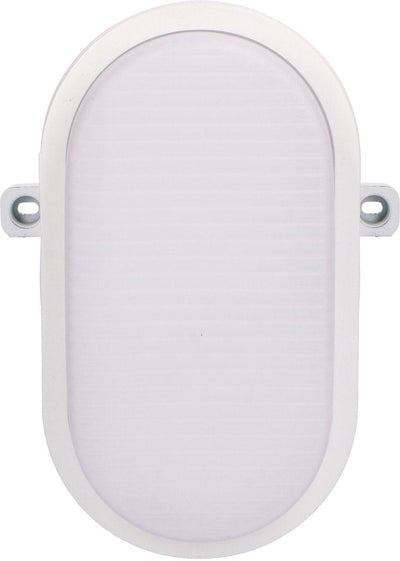

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
