LED Wandlamp met Sensor 2x GU10 - Zilvergrijs Staal - IP44 - Up & Down - Bewegingssensor
Installatie- en gebruikershandleiding · Art. 1000684
Over dit product
Deze up & down wandlamp met PIR-bewegingssensor combineert sfeervolle verlichting met slimme besturing. De twee GU10-fittingen zorgen voor licht naar boven én naar beneden, perfect voor het accentueren van gevels en het verlichten van ingangen, veranda's en portieken. Slimme sensorbesturing met daglichtsensor De ingebouwde PIR-sensor detecteert beweging binnen een bereik van 1 tot 8 meter...
IP44230V~Met sensor2 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Open de lamp of neem de montageplaat los volgens de constructie van het armatuur.
- 3Markeer en boor de gaten, en voer de kabel door de wartel (nodig voor IP44).
- 4Sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
- 5Bevestig de lamp met pluggen en schroeven die passen bij de ondergrond, en controleer of alle afdichtingen goed aansluiten.
- 6Zet de stroom weer aan en test de lamp.
Sensor instellen
Stel detectiebereik, nalooptijd en lichtgevoeligheid in met de schakelaars of draaiknoppen op de sensor, volgens de markering op het product. Test de sensor na montage door onder het armatuur te bewegen.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Werkspanning | 230V~ |
| Fitting | GU10 bajonet |
| Beschermingsgraad | IP44 |
| Garantie | 2 jaar |
| Artikelnummer | 1000684 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

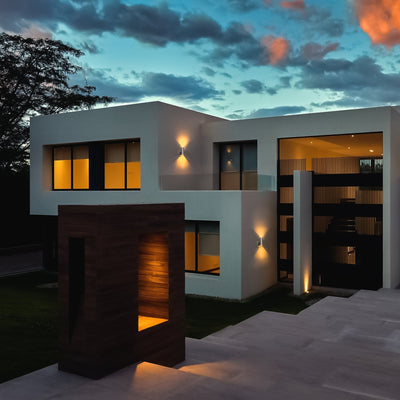

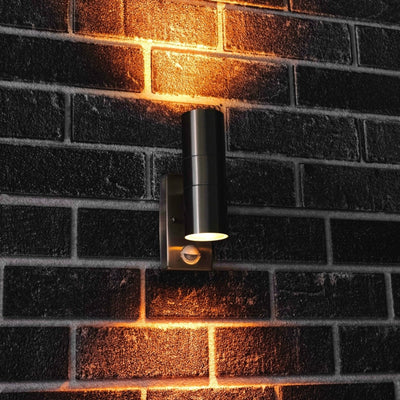

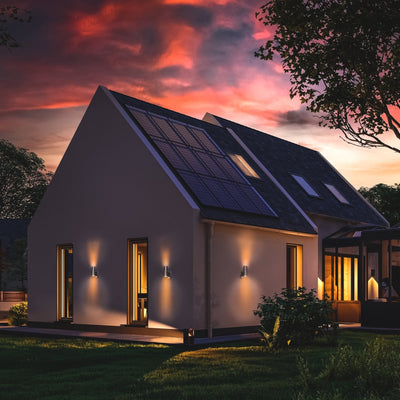

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
