TL armatuur Tri Proof 1200mm 9 stuks - 36W 5580lm - Koelwit 4000K - DALI dimbaar - Koppelbaar - IP65 - 230V
Installatie- en gebruikershandleiding · Art. SR05-36W-1230-QI-DALI-155-4000K-D9
Over dit product

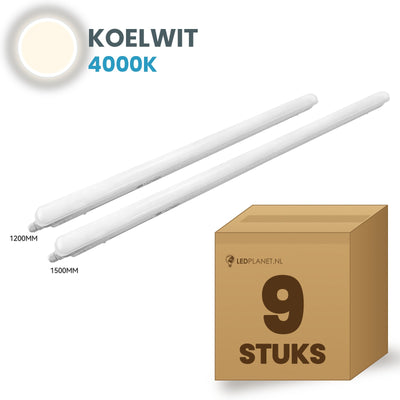

In deze doos van 9 LED Tri Proof armaturen (1200mm, 36W per stuk) zit precies een volle omdoos, zoals de armaturen uit de fabriek komen. Ideaal voor installateurs en voor grotere projecten zoals magazijnen, parkeergarages, productiehallen en agrarische gebouwen. Samen leveren de negen armaturen 50.220 lumen koelwit 4000K licht bij 324W totaal. Een volle doos:...
36 Watt5580 lmIP65Koelwit 4000K120° bundelhoek230V~DALI5 jaar garantie
Veiligheid: lees dit eerst
- Schakel de stroom altijd uit in de meterkast voordat je begint, en controleer met een spanningszoeker dat alles spanningsloos is.
- Laat de aansluiting bij voorkeur uitvoeren door een erkend installateur, volgens NEN 1010.
- Sluit de aarde (geel/groen) altijd aan.
- Gebruik een passende wartel of kabelverbinder, zodat de IP65-dichting behouden blijft.
- Niet openen, aanpassen of repareren: dat kan gevaarlijk zijn en de garantie vervalt.
- De lamp kan warm worden tijdens gebruik. Laat hem afkoelen voordat je hem aanraakt.
- Buiten bereik van kinderen houden.
Installatie
- 1Schakel de stroom uit in de meterkast en controleer met een spanningszoeker.
- 2Bevestig de montageclips of ophangbeugels aan plafond of wand; bij pendelmontage de ophangkabels of kettingen.
- 3Voer de kabel door de wartel en sluit aan op de aansluitklem: bruin = L, blauw = N, geel/groen = PE.
- 4Draai de wartel vast zodat de afdichting goed aansluit.
- 5Klik het armatuur in de clips of hang het op, en controleer of het goed vastzit.
- 6Zet de stroom weer aan en test het armatuur.
Dimmen (DALI)
Sluit de DALI-aansluitingen (DA / DA) van de driver aan op de DALI-bus van je lichtregeling en adresseer het armatuur daarna in de regeling.
Aansluitschema
Aansluiten volgens NEN 1010. De aarde (PE) is verplicht.
Technische gegevens
| Vermogen | 36 Watt |
| Lichtstroom | 5580 lumen |
| Efficiëntie | 155 lm/W |
| Lichtkleur | Koelwit 4000K |
| Bundelhoek | 120° |
| Werkspanning | 230V~ |
| Beschermingsgraad | IP65 |
| Vervangt | 70 Watt (TL-armatuur) |
| Dimbaar | DALI |
| Garantie | 5 jaar |
| Artikelnummer | SR05-36W-1230-QI-DALI-155-4000K-D9 |
Gebruik en onderhoud
- ✓LED is direct na het inschakelen op volle sterkte, zonder opwarmtijd.
- ✓Reinig alleen als de lamp uit en afgekoeld is, met een droge of licht vochtige doek. Gebruik geen oplosmiddelen of hogedrukreiniger.
- ✓Houd de koelribben vrij van stof en vuil, zodat de warmte goed wordt afgevoerd.
- ✓Controleer af en toe of de ophanging of bevestiging en de kabelinvoer nog goed vastzitten.
- ✓De LEDs zijn niet los te vervangen. Een defect binnen de garantietermijn? Neem contact op met LEDPLANET.NL.

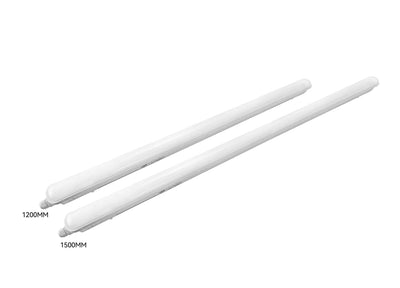

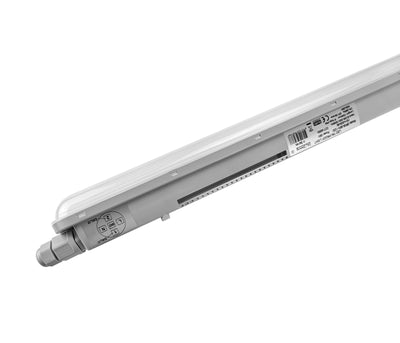

Productafbeeldingen
Disclaimer
LEDPLANET.NL heeft deze handleiding zorgvuldig samengesteld op basis van de beschikbare productinformatie. Er kunnen geen rechten aan worden ontleend. LEDPLANET.NL is niet aansprakelijk voor schade door onjuiste installatie, gebruik buiten de specificaties of het niet opvolgen van de veiligheidsinstructies. Laat de elektrische aansluiting bij twijfel altijd uitvoeren door een erkend installateur volgens NEN 1010. Technische wijzigingen en drukfouten voorbehouden.
